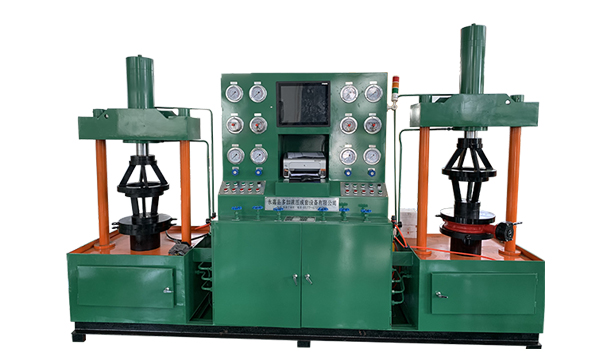

DYFJ-ZN智能型閥門試驗臺當前位置：首頁 > DYFJ-ZN智能型閥門試驗臺
DYFJ-ZN智能型閥門試驗臺 (4)
發布日期：[2020-03-24] 點擊率：
- 產品描述
- 主要技術參數
- 壓力對照表
- 使用方法
本系統是在Windwos7操作系統基礎上，通過組態軟件與PLC結合，對測試過程中數據進行收集處理，保存。數據不可更改，不可刪除，確保數據更具說服力。測試數據電腦自動保存，可隨時根據測試編號或測試時間進行查詢，數據提取打印。下面具體介紹下系統的操作方法；
電腦正常開機后，雙擊圖標
，會彈出一個密碼輸入對話框，輸入密碼935488，確定，數據采集軟件就進入運行狀態。

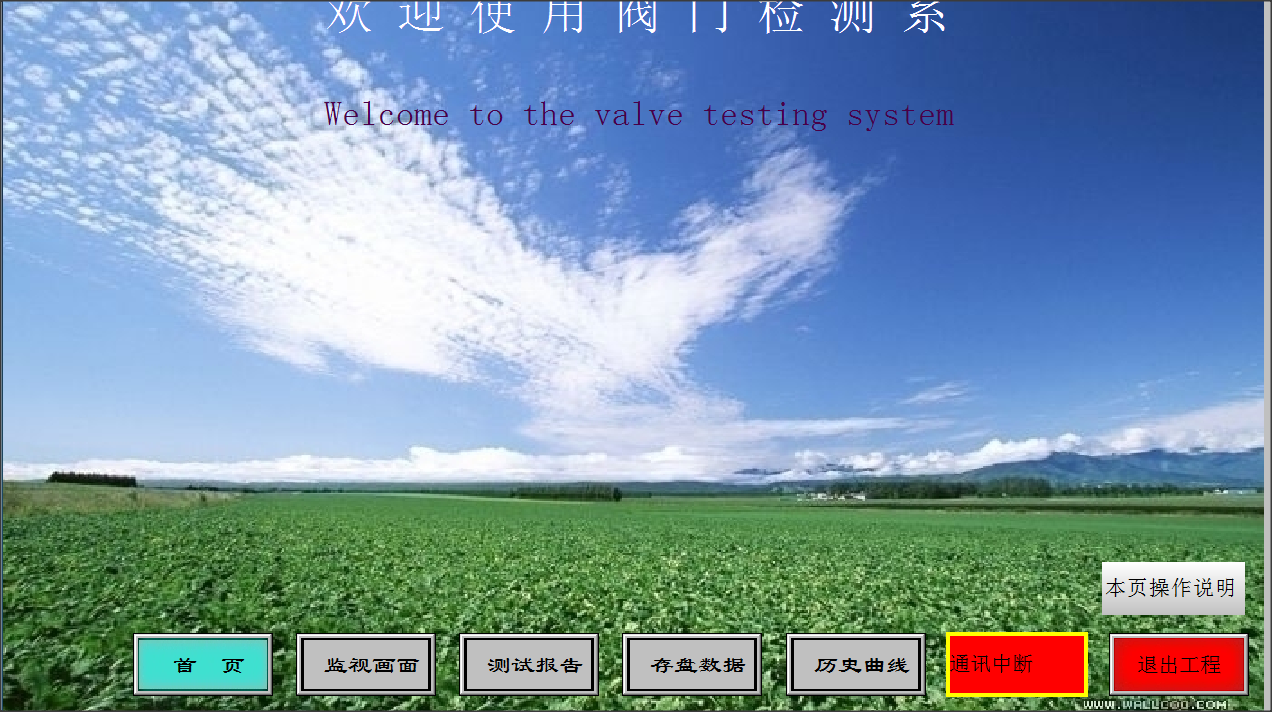

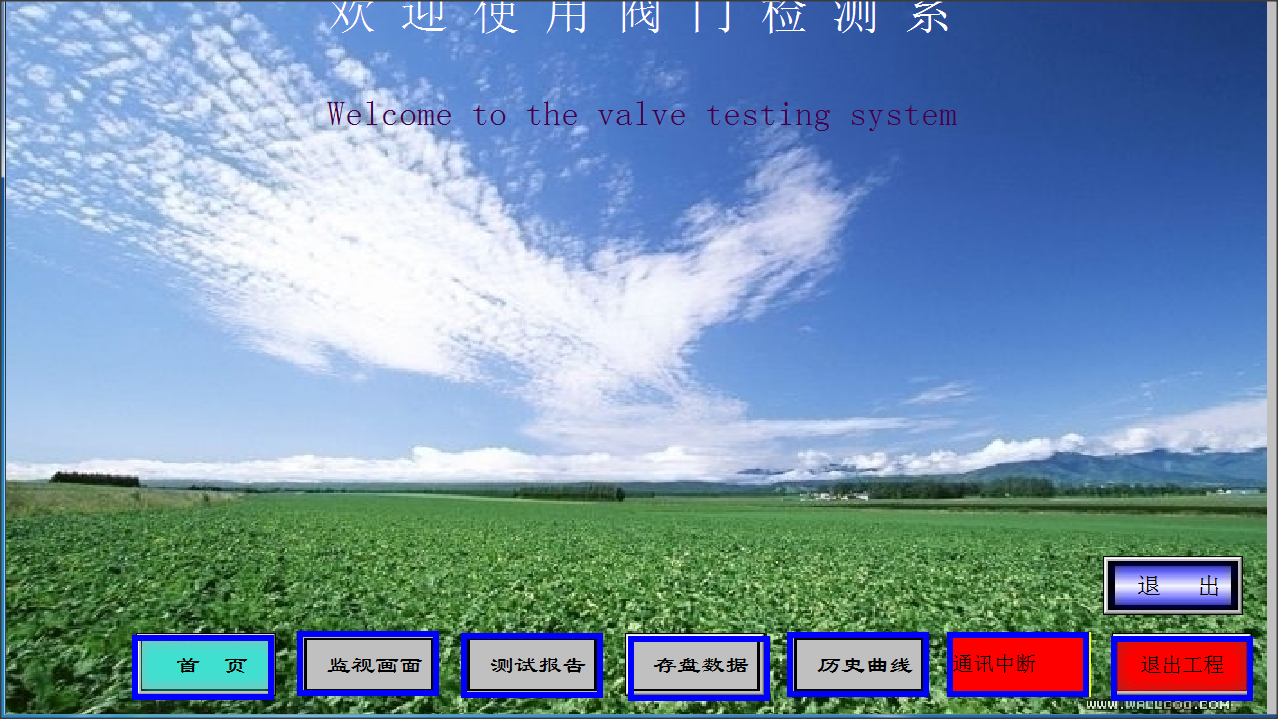

2.首先是首頁窗口，軟件內部包含有操作說明，可以結合到具體操作查看。

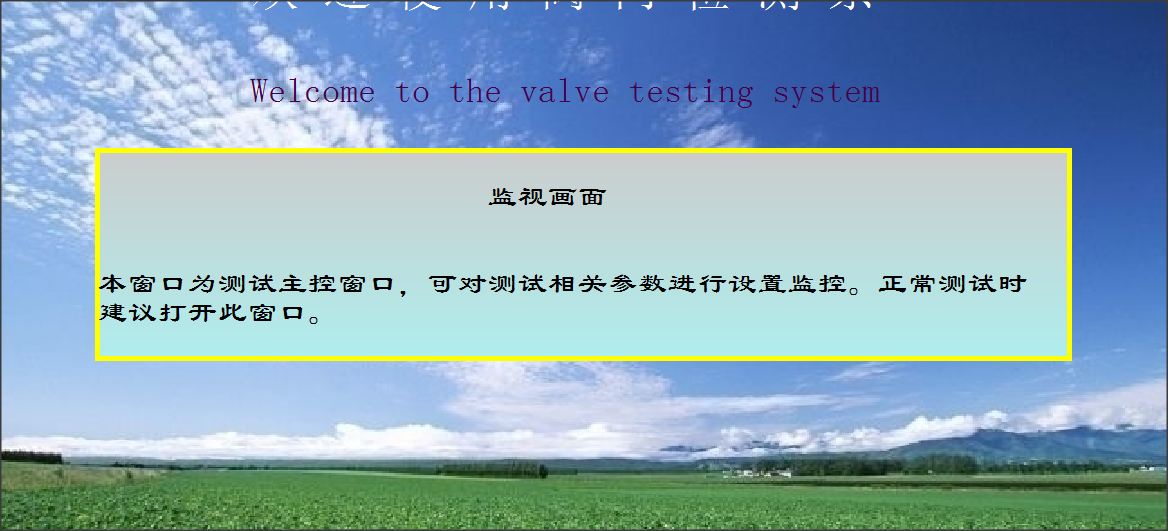

點擊本頁操作說明，
按鈕就會加上一個藍色邊框，此時點擊任何按鈕，都會彈出該按鈕相關功能設置說明。
點擊別的按鈕，上一個說明會自動退出，點擊退出，就可退出查看操作說明狀態，此時就可通過按鈕進行正常窗口切換和操作了。我們進入監視畫面。
3.進入測試前的準備工作，參數設置。

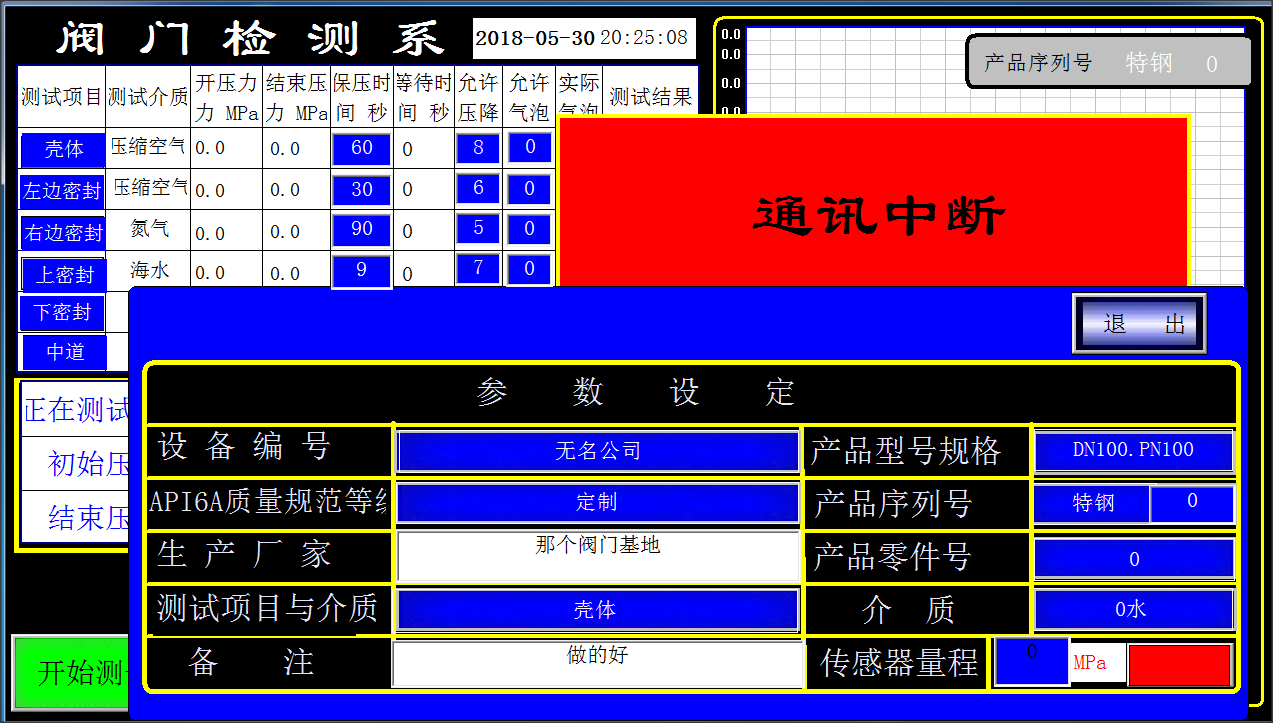

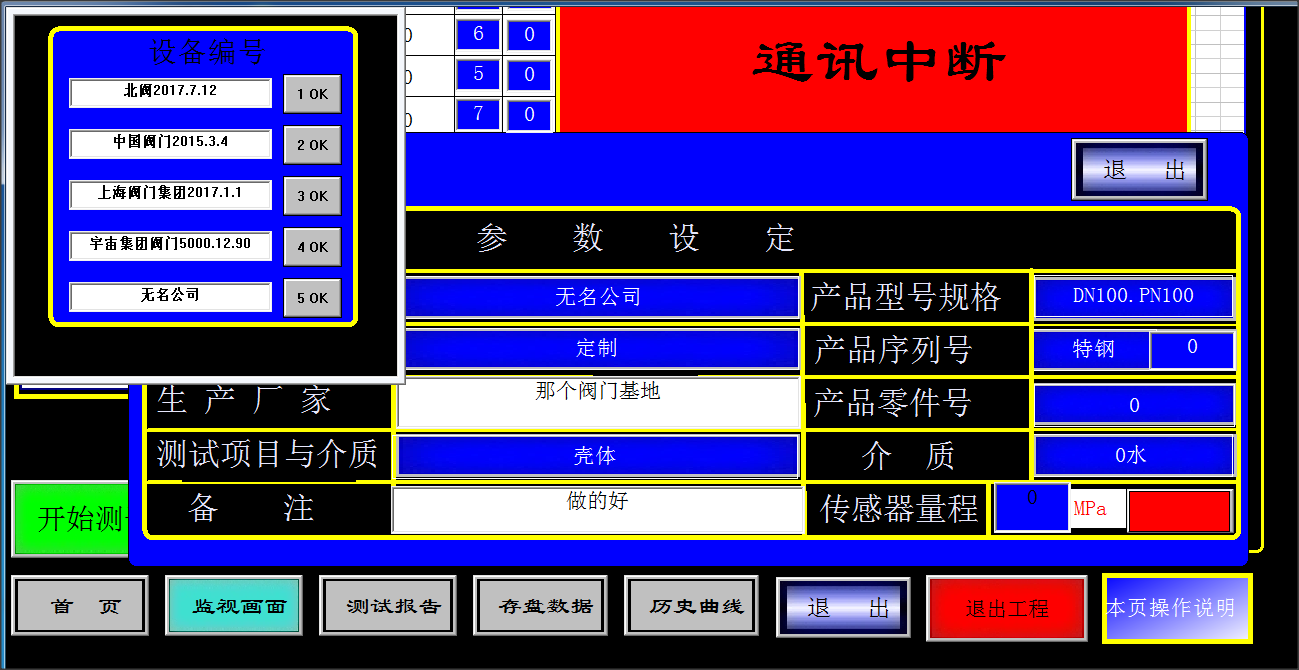

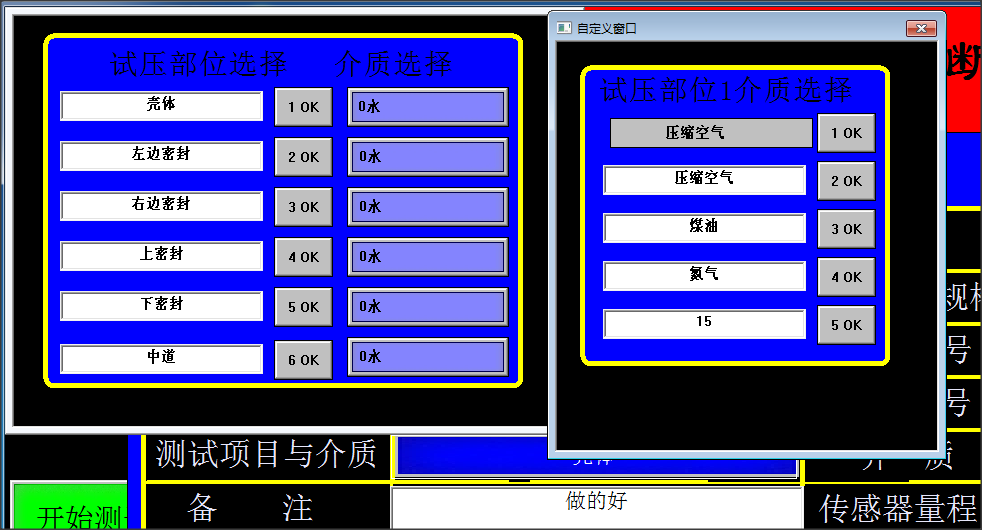

進入到監控窗口時，會有個參數設置提示，我們把常用的一些參數預設好，以后就直接調用。藍色部分點擊進去里面預設了5組，可以隨時調用，白色部分可以直接輸入文字，考慮到這部分修改不會太過于頻繁。
需要注意一點，我們氣泡監測默認選第一項。注意看圖標也不一樣。
在開始測試之前，為了減小測量誤差，我們可以對傳感器進行零位標定，根據測量需要選取適當量程傳感器，并對傳感器量程標定。未做標定，窗口會有提示。相關參數設置完成后，就可進入正常數據采集測試過程了。一些關鍵參數沒有正確設置，會有相應提示，使用過程中注意查看。
4.數據測試與采集

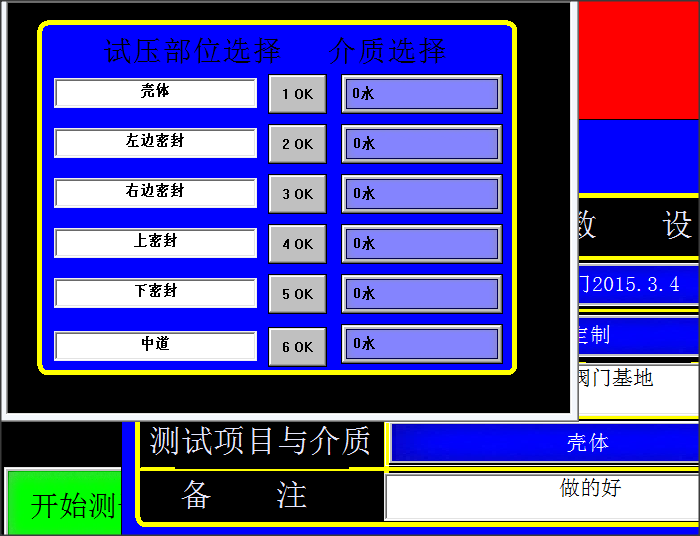

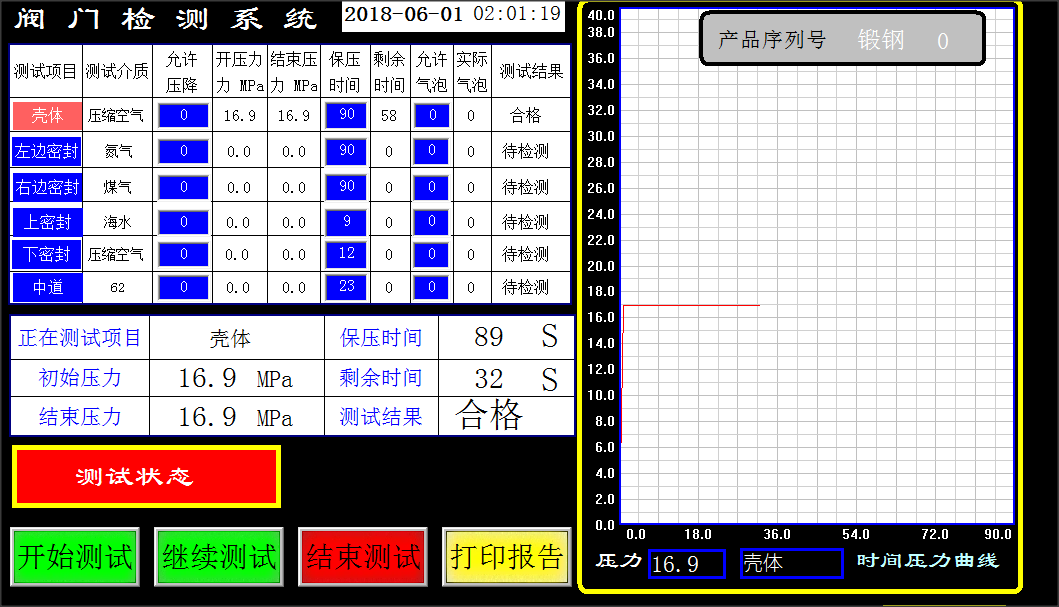

首先點擊水和氣切換鍵，選擇相應的水壓或氣壓，點擊開始測試，然后選定測試項目，用鼠標點擊需要測試項目，相應圖標變?yōu)榧t色，表示已經選定，設置好對應參數，允許壓力下降值，保壓時間，上圖藍色框內是需要設置的。點擊繼續測試，水泵會自動加壓，達到設定壓力后會自動停機保壓，右邊方框會出現壓力曲線，直線表示沒有掉壓，階梯式下降說明哪里有泄漏。
測試過程中，發現異常需要結束測試時，點擊結束測試，就可中斷該臺閥門測試，需要更換閥門其他部位，點擊繼續測試，切記不要點擊結束測試或打印報告，這樣就會出現同一只閥門，測試數據不能保存在同一臺閥門對應框內。具體情況可參看軟件內自帶的操作說明。

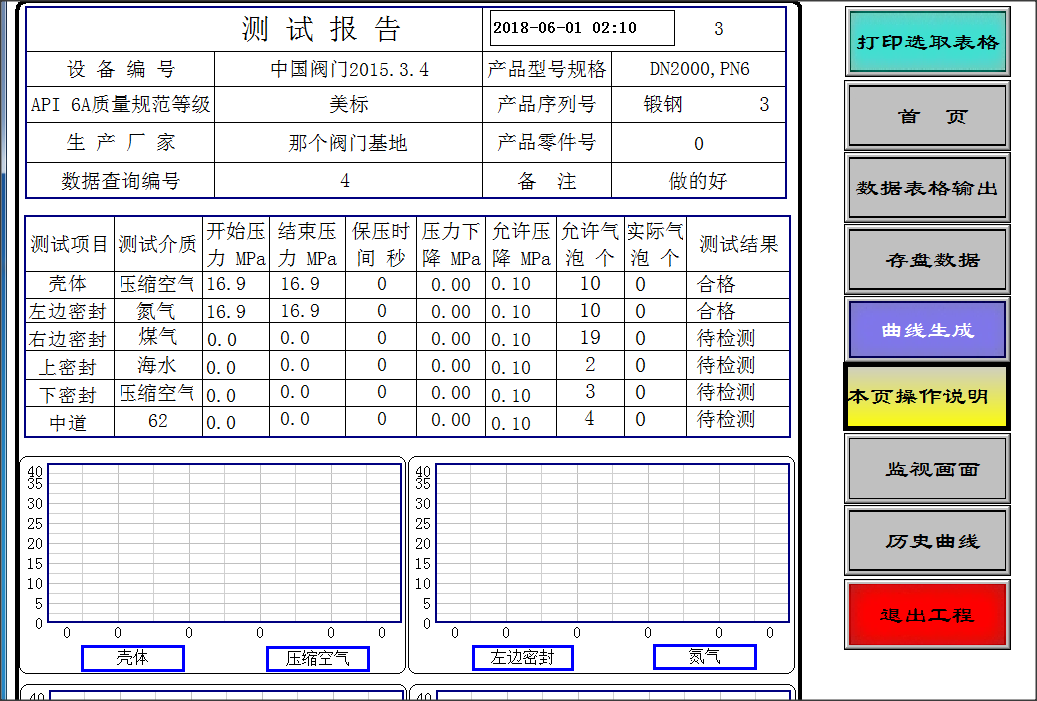

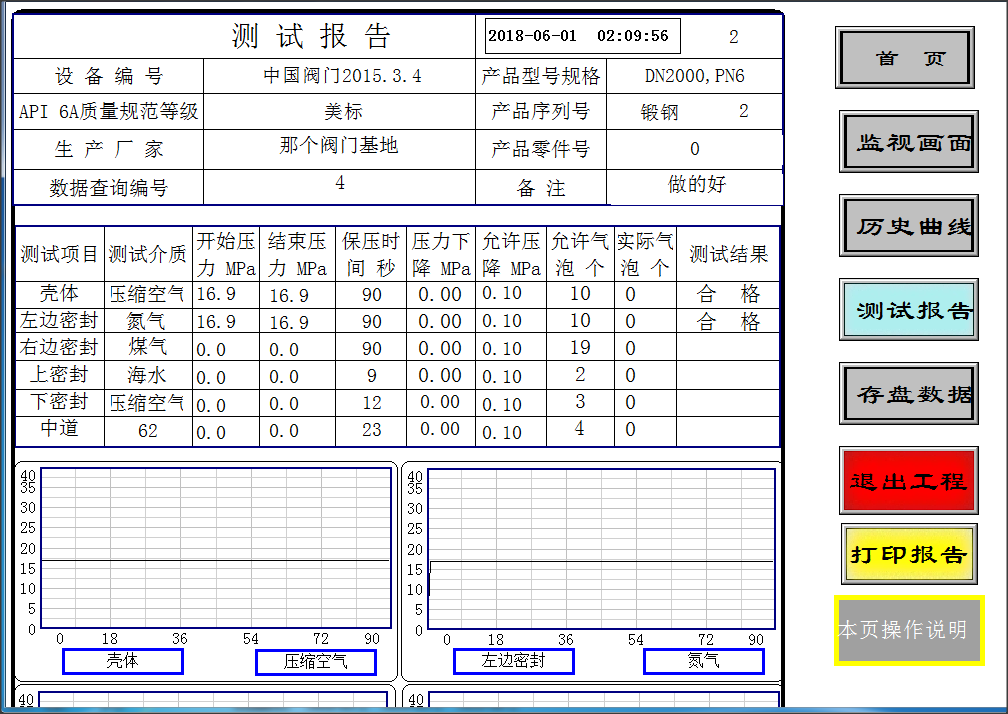

表格打印，測試結束后，點擊表格打印，打印機會自動將測試數據打印出來。打印前可以點擊測試報告，查看打印報告。打印后，相關數據也將存入系統并保存。

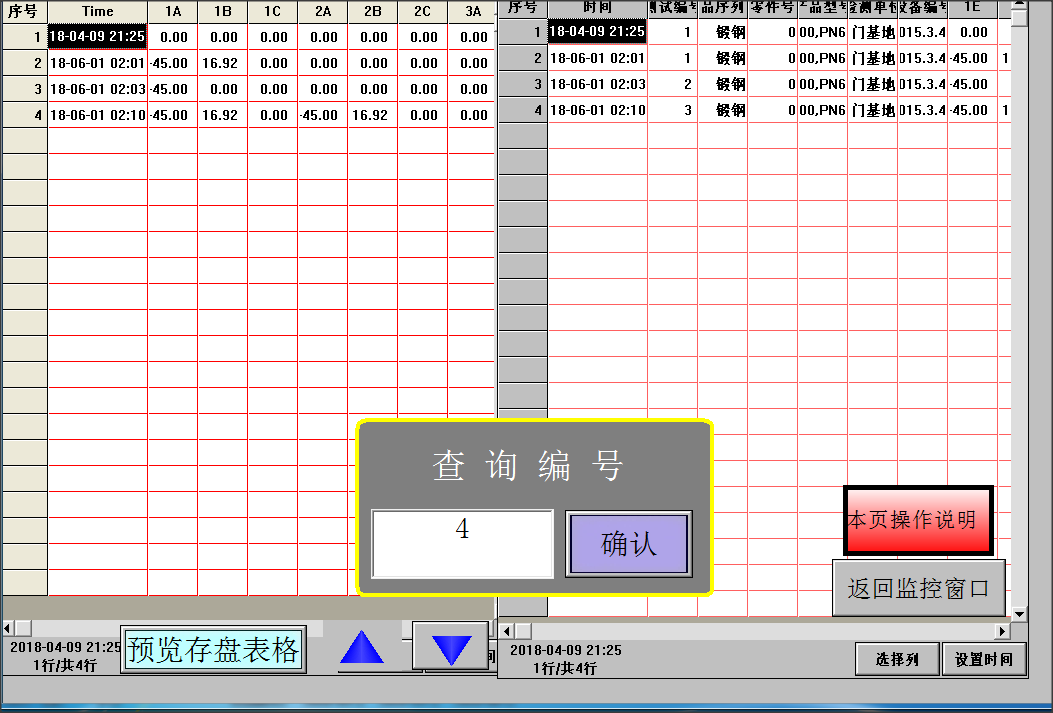

6.存盤數據的查找調取，需要查找存盤數據時，進入存盤數據窗口，通過測試報告上的查詢編號，或具體測試時間，對存盤數據進行查詢，提取生成表格。
數據提取后，點擊預覽存盤表格，可在表格中看到提取的數據
如果需要有測試時的壓力曲線，點擊曲線生產，可以根據當時保存數據生產對應曲線

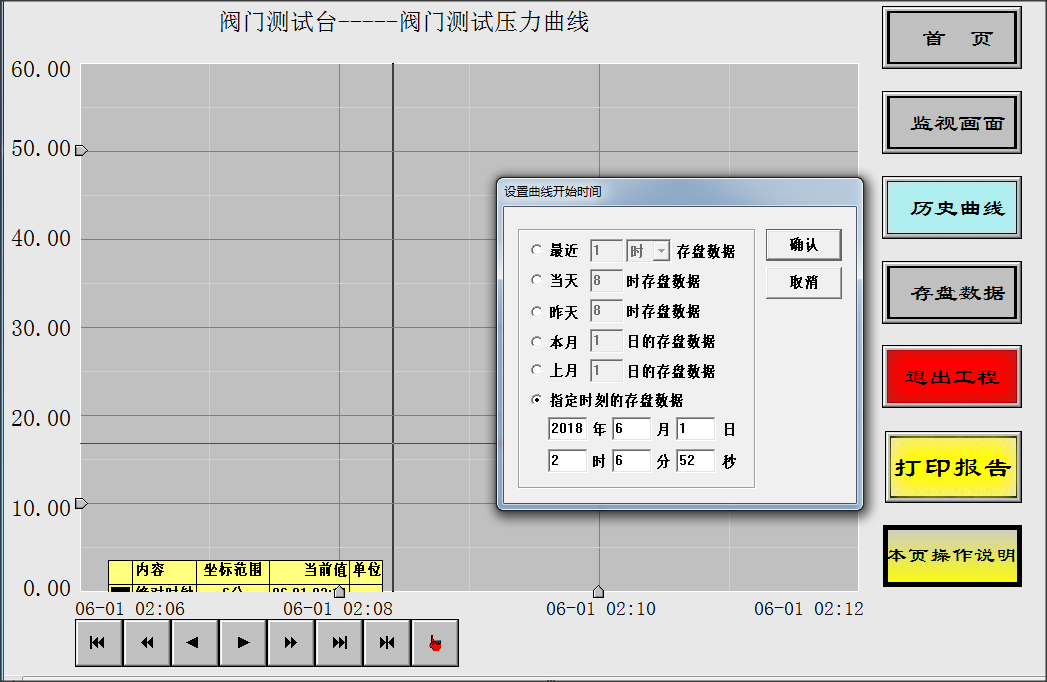

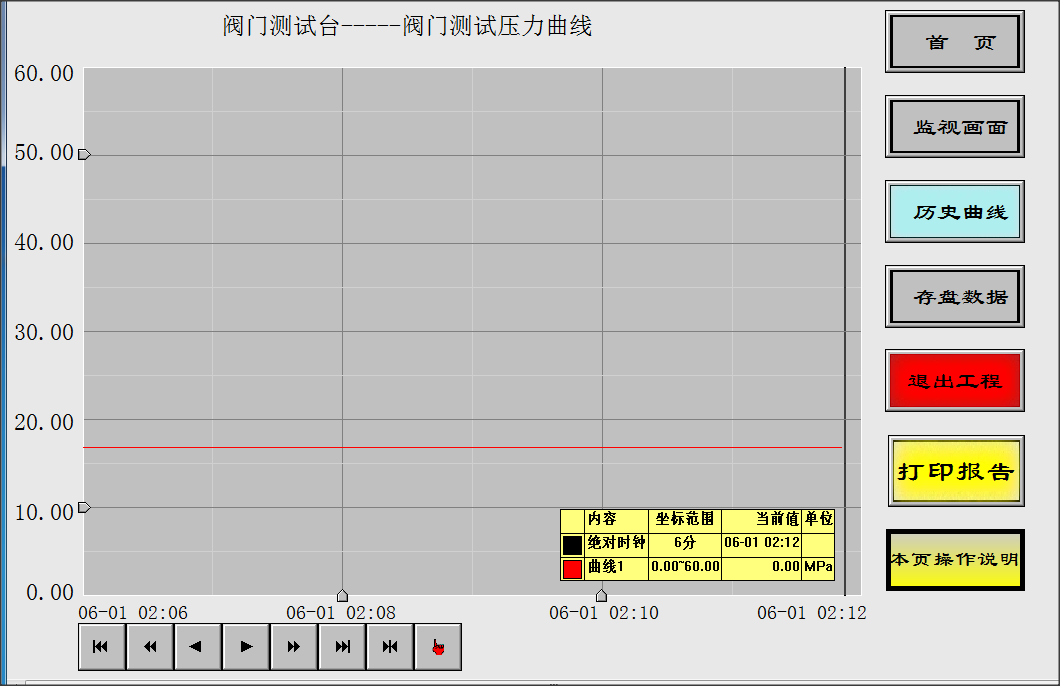

7.歷史曲線查找，對于以前測試時的實時曲線，也可通過歷史曲線對話框進行查看。
點擊下方紅色圖標，可通過時間來準確查找某個時間段內的相關壓力時間曲線。
在軟件使用過程中有什么不清楚的， 好都參照軟件內部操作說明進行操作。
